mBlock ile Arduino 3.2.Ders Buton ile Buzzer Kontrolü

-

3.2.Ders Buton ile Buzzer Kontrolü


Ne yapacağız?
            Bu uygulamamızda  butona bastığımızda buzzerdan ses gelmesini sağlayacağız.
Hangi malzemeleri kullanacağız?
ADEDİ
MALZEME ADI
1 adet
10kΩ direnc
1 adet
buton
1 adet
buzzer

Jumper kablo
1 adet
Arduino uno
1 adet
Orta boy breadboard

Malzemelerimizi Tanıyalım.
Buton: Üzerine basıldığında akım geçişine izin vererek devrenin tamamlanmasını sağlar.
Nasıl bir devre tasarlayacağız?


Devremizde buzzer (+) bacağını  arduinonun D3 pinine (-) bacağını ise GNDye bağlarız. Butonun bir bacağı 5v bağlanır diğer bacağı arduinonun digital 2 pininne bağlanır.Bu bacak aynı zamanda 10kΩ direnç üzerinden gndye de bağlanır. Bunun amacı butona basılmadığında elektrik gitmesini yani buzzerın ötmesini engellemektir.


Nasıl kodlayacağız?

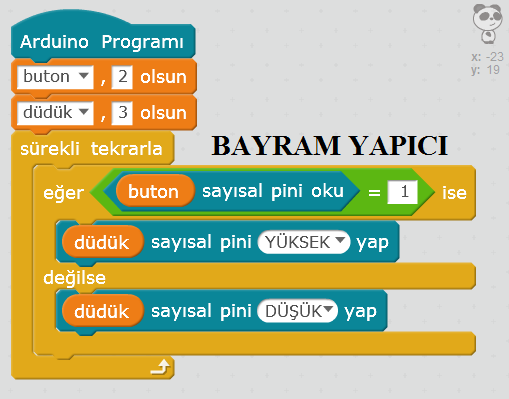

KODLAR


Eğer..Değilse Koşul yapısı:





<<3.1.Ders Buzzer Kullanımı

4.Ders Buton ile Led Kontrolü>>
