Arduino 1.Ders Blink uygulaması

Ne yapacağız?

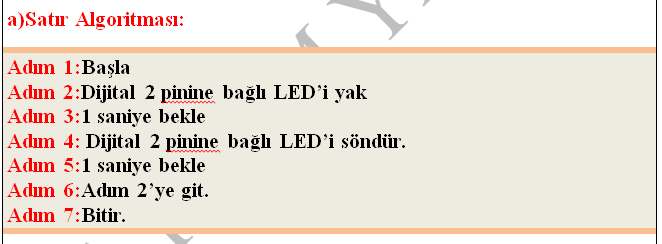

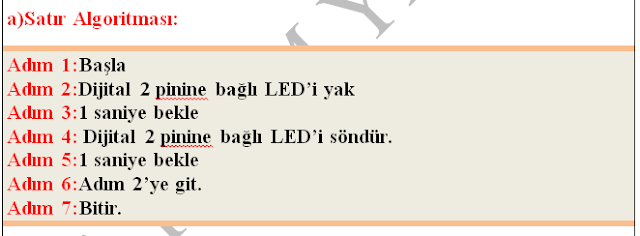

Bu uygulamamızda breadboardun üzerindeki ledin 1 saniye aralıklarla sürekli yanıp sönmesini sağlamaya çalışacağız.

Hangi malzemeleri kullanacağız?

ADEDİ	MALZEME ADI
1 adet	220Ω direnç
1 adet	led
5 adet	Jumper kablo
1 adet	Arduino uno
1 adet	Orta boy breadboard

Malzemelerimizi tanıyalım?

Arduino UNO:

DİRENÇ

Direnç akıma karşı gösterilen zorluktur. R ile gösterilir. Birimi Ω(ohm)dur.

220 ohm (Kırmızı Kırmızı Kahverengi)

330 ohm (Turuncu Turuncu Kahverengi)

470 ohm (Sarı Mor Kahverengi)

Led

Üzerinden akım geçtiğinde ışık yayan devre elemanlarıdır. Uzun ucu (+) kısa ucu (-). Yalnız dikkat etmemiz gereken husus: Asla Led’imizi direnç olmadan devremize bağlamayacağız. Çünkü Led’ler hassas devre elemanlarıdır, uzun süre yüksek akıma maruz kaldığında yanabilir ve bir gaz açığa çıkabilir! Bu gaz tehlikelidir ve asla solumayınız. Direnç akıma zorluk göstererek akımı azaltacak ve Led’imize uygun hale getirecektir.

Jumper kablo

Devre elemanlarını birbirine bağlamak için kullanılan iletkendir.

Breadboard

Türkçe karşılığı devre tahtasıdır. Lehim yapmadan devrelerimizi tak çıkar mantığı ile hazırlamamızı sağlayan pratik bir araçtır.

Devre tahtası belli satır ve sütunları kendi aralarında iletken edilmiştir. A ve D harfli satırlar yatay olarak B ve C sütunları ise kendi içinde dikey olarak birbirlerine bağlıdır.
